品牌 | 其他品牌 | 3C额定电压范围 | 36V及以下 |
---|
应用领域 | 医疗卫生,环保,食品 | | |
流量开关可对管道中的液体流动情况进行实时监控,提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能:
介质流动,降低/提高流速;
介质存在/不存在;
介质流动/静止;
可用于监控管道内流体流速大小、断流监测或防止泵的空转。广泛应用于各行业需要对管道内流体流速监控或在液体流量故障时保护重要设备的场合。 工作原理 热式流量开关是利用探测头温度变化的原理设计。在探头内置发热传感器及感热传感器,并与介质接触。测量时,发热传感器发出恒定的热量,当管道内没有介质流动,感热传感器接收到的热量是一个恒定值,当有介质流动时,感热传感器所接收到的热量将随介质的流速变化而变化,感热传感器将这温差信号转化成电信号,再经过电路转换为对应的接点信号或模拟量信号。
热扩散流量开关原理,热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术,其典型原理是当两个传感元件被置于流体中时,其中一个被加热,另一个用于感应过程温度。两个传感元件之间的温差与过程流速及过程介质的性质有关。两个传感元件之间的温差在无流量状态下大,但随着流量的增加,被加热的传感元件冷却,温差减小。流体流速直接影响热扩散的程度。
流量开关安装调节:
1、水流量开关出厂调节在小流量值附近,在使用时不得调到低于出厂设定位置,否则会造成开关不能回复到“无液流”位置。
2、若需调高流量值,应顺时钟旋转调节螺丝。在调高出厂设定值后想调低流量值,可逆时钟旋转调节螺丝。
3、调节结束后,应检查流量开关的设定值不低于出厂设定值,通过按动主杠杆数次,检查主杠杆回复时开关有无“咔嗒”声,一旦发现没有,应顺时钟旋转调节螺丝直至杠杆回复时有“咔嗒”声。
4、封漆的设定螺丝不可调节。一旦变动,将会破坏流量开关的控制或造成调节失效而无法工作。
5、流量调节过高,低流量时无法带动流向片,开关无法动作。流量调节过低,开关过于灵敏,产生误动作。
流量开关的优点
1、水流开关低流速(量)动作。
2、水流开关结构简单,动作接触面小。
3、水流开关低含量杂物水流也可适用。
4、水流开关特殊杂物阻塞时可在线清除。

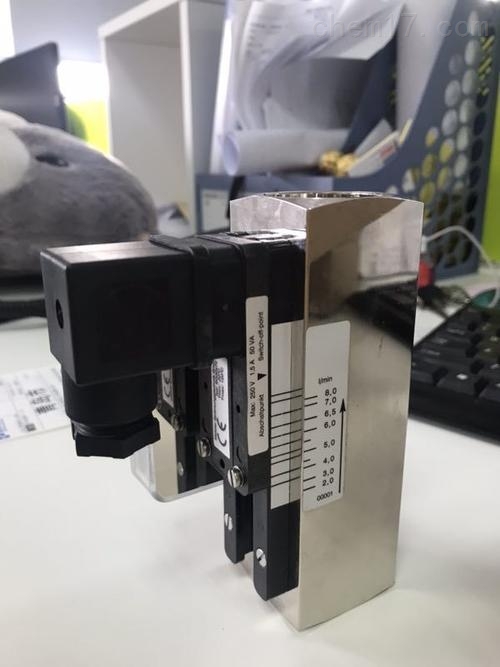

Meister(麦斯特)流量开关常用型号:
DKG-1/60 20 – 60
RVO/U-2/8 G 1/2" 不锈钢 常开
DKM 1/8 G1/2 铜 常开
DWM-L100 200 – 1450
DKM/A-1/10 流量范围:3 – 10 L/Min
DP-65 口径300 流量30 – 250
DUM/A-5 0,6 – 5
DKG-2/8 2,5 – 8 L/min
DKM-1/30,铜,常开,G1
FRA-40 8 – 100
DUM-4
DUM-5
DUM-110 5 – 110
DMIK-10
DWM-L18 40 – 360
RVM/U-S4/3
DKME-1/80 15 – 80
DKM/A-2/7 2 – 7L/min
RVO/U-L40002 0,5 – 2 1,05 – 4,25
DWM-L3 4 – 60
FAA-20 4 – 40L/min 5bar
DUM/A-14 1 – 14
DUM-150 10 – 150
RVM/U-L20020
DWM-8 0, 3 – 8L/min
DUM-220 35 – 220
